系统构架
系统组成

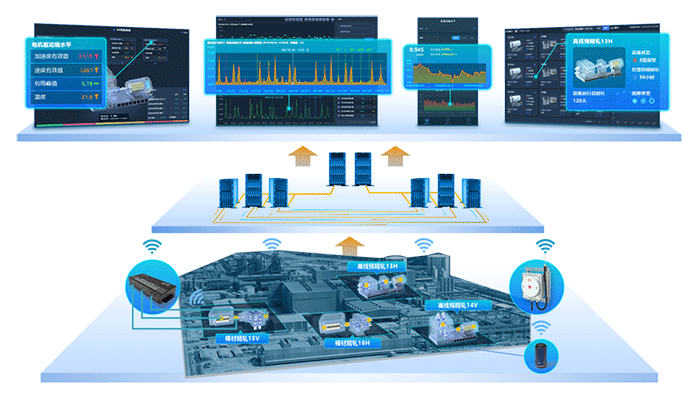

由无线智能传感器WS INL3303,无线网关 WG INL3001及厂级状态监测系统、云平台组成。
INL3303无线智能传感器
可同时采集振动及温度信号,进行模数转换,通过数字信号处理算法,得到需要的波形数据或特征参数,并采用无线的方式进行数据传输。
INL3001无线智能网关
主要负责无线传感器网络的组建和管理,建立无线传感器网络和现场服务器之间不同网络通信协议的信息通路,提供网络的数据上行和下行的链路。
产品性能
低功耗设计

基于TSMP的网格协议,可以对各节点的通信行为有效地管理,极大降低了网络冲突引起的数据重发而产生的功耗,高能量密度电池,时间同步,克服了ZigBee的冲突检测机制,更加节电!
快速简单的安装部署

采用无线的数据传输方式,省去了线缆铺设、接线、走桥架等施工部署工作,可以快速搭建起无线通讯网络,大大降低了应用在线监测系统的门槛。
专业监测诊断

无线传感器可采集振动和温度数据,通过先进的数字信号处理算法,提供包括振动烈度、冲击峰值及轴承状态等多种有效的特征参数,用于设备的状态评估。
本安防爆设计

无线传感器采用本安设计,适用于石油管道泵站及炼化车间等有防爆要求的工业现场。
网络的高可靠性

无线传感器网络采用基于时间同步协议(TSMP)的无线网络技术,TSMP协议可以实现全网格型无线拓扑结构,可根据网络状况自动优化路径,当进行添加、移除无线传感器操作后以及传输路径异常时,网络会自动查找使用下一条优化路径,保证无线传输网络能够可靠运行。
休眠唤醒

无线智能传感器(WS)在非工作状态下,均都处于休眠状态,但如果用户有唤醒需求(例如:临时采集数据)时,可随时远程唤醒设备,支持触发式上传,超过报警阈值自动上传波形!

定时采集模式:  上传每间隔一定的时间采集的数据,采集间歇处于休眠模式,避免无谓功耗
临时采集模式: 任意时刻,可以唤醒WS进行数据采集操作
状态监测系统软件功能
统计查询 诊断分析 监测设备
设备运行状态统计 形貌图 无线网关管理
设备运营状态查询 设备温度趋势图 无线传感器管理
设备报警记录查询 振动趋势图 监测设备状态
设备历史数据查询 波形频谱图 传感器报警记录
临时采集 传感器温度趋势
电池电压趋势图
软件特性
简单易操作
树状配置结构,清晰展示设备、测点、测量定义等信息
便捷离线数据分析
离线数据回收系统后直接浏览分析
报警设置
当超过预先设定的警戒线时,报警测点同步变化,并支持微信、邮件报警信息提醒
多角度诊断分析
时域波形、多时域波形、频谱分析、多频谱分析、包络解调、瀑布图、三图联动、多趋势对比、轴承库、轴承特征频率自动匹配
应用
典型场景
设备不停机下的安装 危险场合下远程监控 异常设备的临时测量 分散设备的监测
对于防爆场所,在设备不停机的情况下无法安装有线连接的设备,而无线监测系统可以在设备不能停机的情况下快速安装部署。 针对有潜在危险或不方便靠近的机械设备的监测诊断,例如:处于高温或有危险气体环境的机械设备,人员可快速部署传感器并进行远程测试设备。 对于某些已经发现异常的测点,可以临时快速搭建一套无线监测系统,不仅可以观察连续几天的设备运行趋势,还可以进行专业的振动分析。 对于石油炼化等行业,工厂内的设备分成了很多部分,相隔较远,采用无线状态监测系统可以将这些点连接在一起,统一管理,如果距离过长,还可以安装中继器。
